工廠區監控系統設計方案

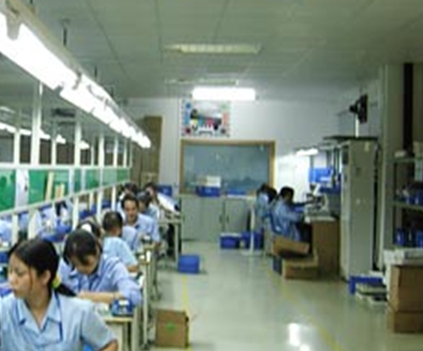

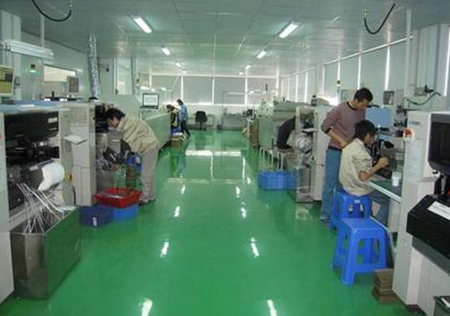

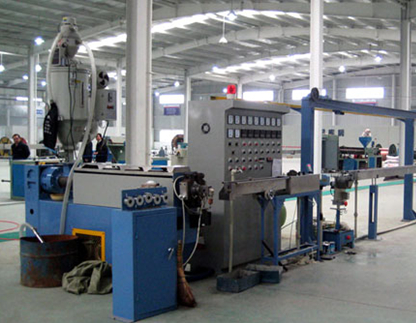

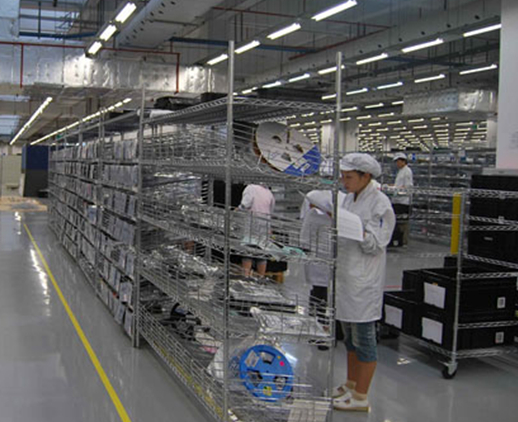

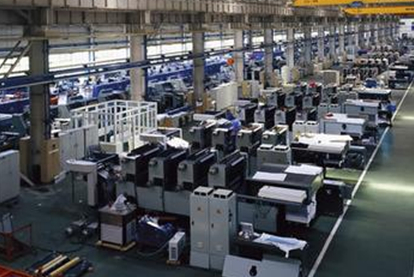

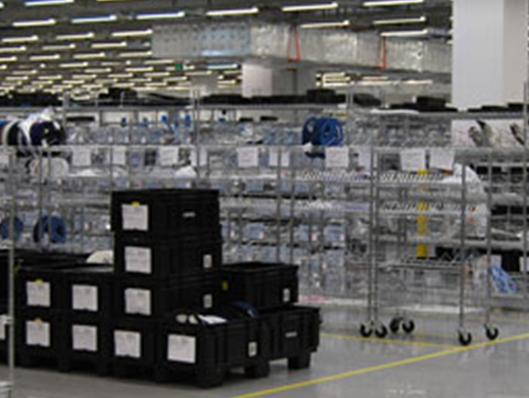

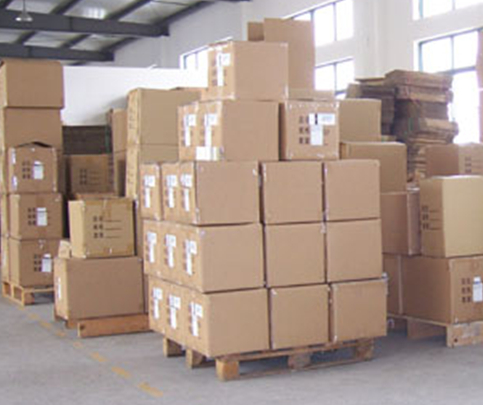

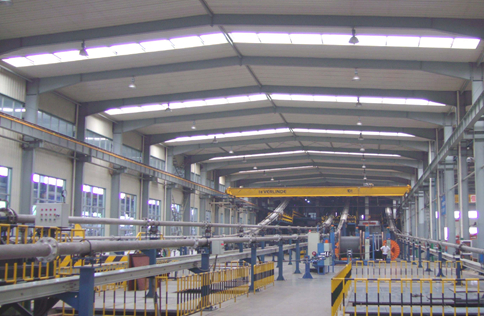

著社會的發展，經濟的繁榮，現代化科學技術得到越來越廣泛的應用。運用技術手段，在重點部位、主要通道、重要建筑物及周界設置前端攝像機，將圖像傳送到管理中心。中心對整個廠區進行實時監控和記錄，使中心管理人員充分了解廠區的動態。可以有效地防止不法分子的進入，對加強治安保衛，消除事故隱患，防止犯罪發生，都有著不可替代的重要作用。建設一套高度智能化的監控系統是非常必要的，是企業單位步入現代化管理的重要標志之一,較好地解決了管理不嚴、監控不力的問題，有效地提高了廠區管理的水平和財產安全。
一、系統設計
根據工廠行業規律，結合我公司的經驗，擬此方案。
1、 機房設計：增加2臺16路監控主機，把3臺監控主機放入機柜（貴司原來的一臺16路主機），共用一臺顯示器，切換監控。方便集中存儲和管理，以節約成本。
2、 保安監控室設計：從機房分出32路信號到保安室。用一臺32路矩陣監控。兩臺看16畫面，一臺可以隨意放大看任何一路畫面。
三聯控制臺
監控室采用三聯控制臺，用三臺21寸監視器，用兩臺16路視頻分割器實時監控32路視頻畫面。 采用32路視頻矩陣，用鍵盤切換放大任何一路視頻畫面。
32路視頻矩陣
1、每路視頻帶有圖形、中文、文字圖形混合標題疊加功能
2、采用選配內置IP控制模塊和視頻服務器設計，可通過IP網絡對矩陣主機
3、進行操作和切換瀏覽視頻圖像，遠程并可對攝像機及系統的控制訪問
4、采用4U插卡式高密度模塊組合結構，方便組合擴充
5、可設置鍵盤對監視器、攝像機權限；系統可分區設置
6、有熱備份主機選配設計，使主機穩定性更有保障
7、音/視頻輸入輸出端口和通訊接口有浪涌保護措施及抗雷擊干擾設計
8、系統可通過RS485進行多臺多級矩陣聯網
9、可外接32個分控鍵盤及可支持三級以上的多種組網功能
10、自帶全中英文菜單，可對矩陣的各項功能進行預設置
11、報警后可聯動，自動打開攝像機及燈光，自動切換預置點圖像并啟動錄像
12、可預置任一防區警戒方式：定時、手動、常布/撤防及查詢報警記錄
13、輸出可擴充到64路視頻輸出，輸入可擴充到512路視頻輸入, 輸入帶環通設計
ABR-2078 控制鍵盤
3、存儲部分：
所有信號都集中到機房，采取集中存儲的方式，方便管理和以后的擴充。監控主機采用H.264最新壓縮方式，集成多畫面處理、錄像、智能終端控制功能；全部采用一種采集卡和統一的監控軟件組成兩臺或三臺監控主機（根據客戶需求），其他地方或總部領導辦公室只要通過局域訪問該主機的IP地址就可以對該臺主機進行監控。還可以通過INTER網進行遠程監控。
H.264監控主機
1、性能穩定可靠，無需專人管理
使用智能監控系統主機，不存在機器死機造成系統無法正常運行的問題。穩定性、可靠性大大提高，無需專人管理，非常適合于無人值守的環境。
2、安裝方便，使用簡單
智能監控系統極大的簡化了監控系統中可能涉及的設備種類和數量，它完全取代了模擬監控系統中的視頻切換器、畫面分割器、字符疊加器等不僅減少了調試設備的施工周期，同時減少設備的使用，可提高整體系統的穩定性和可靠性，減少日后維護設備的難度。使用時只需在IE中輸入我公司提供的網址就可以觀看圖像。
3、圖像清晰而且占用帶寬低
由于我們的視頻監控芯片采用國際最新的H.264壓縮方式進行圖像壓縮，能利用很窄的帶寬，通過幀重建技術，來壓縮和傳送資料。壓縮比最高達200:1。同時還能根據帶寬大小自動調節碼流。因此不會過多地增加網絡負擔。
4、遠程系統維護和系統管理
智能監控系統主機，提供軟件訪問和遠程WEB 訪問功能。管理員通過軟件遠程管理系統設備，不必到達設備現場，提高了設備維護效率。同時，管理員可以對用戶信息進行修改：遠程增加、刪除、監控地點、用戶的控制權限、錄像時間和報警等信息。當這些信息修改之后，管理員不用對客戶端進行維護，用戶只要在重新登錄系統一次，即可得到管理員重新分配的信息，大大的減輕管理人員的軟件維護工作量。
二、信號傳輸與線材布線：
因貴司現場環境復雜, 信號傳輸距離較遠，故采用超五類工程專用雙絞信號線， 電源線纜采用3*1的電源線纜。為了保證監控系統的安全運行，所有設備都按國家標準進行接地，做好防雷措施。使用PVC線槽、線管，避免線材外露，延長線材使用壽命。
如果以上需求不適合您，您懶得打字，請立即撥打我們的服務熱線：400-660-6650，我們的客服人員會通知客戶代表第一時間到貴方現場勘查，根據您辦公室現場環境及您需求和定位，設計最適合您的監控系統解決方案！
